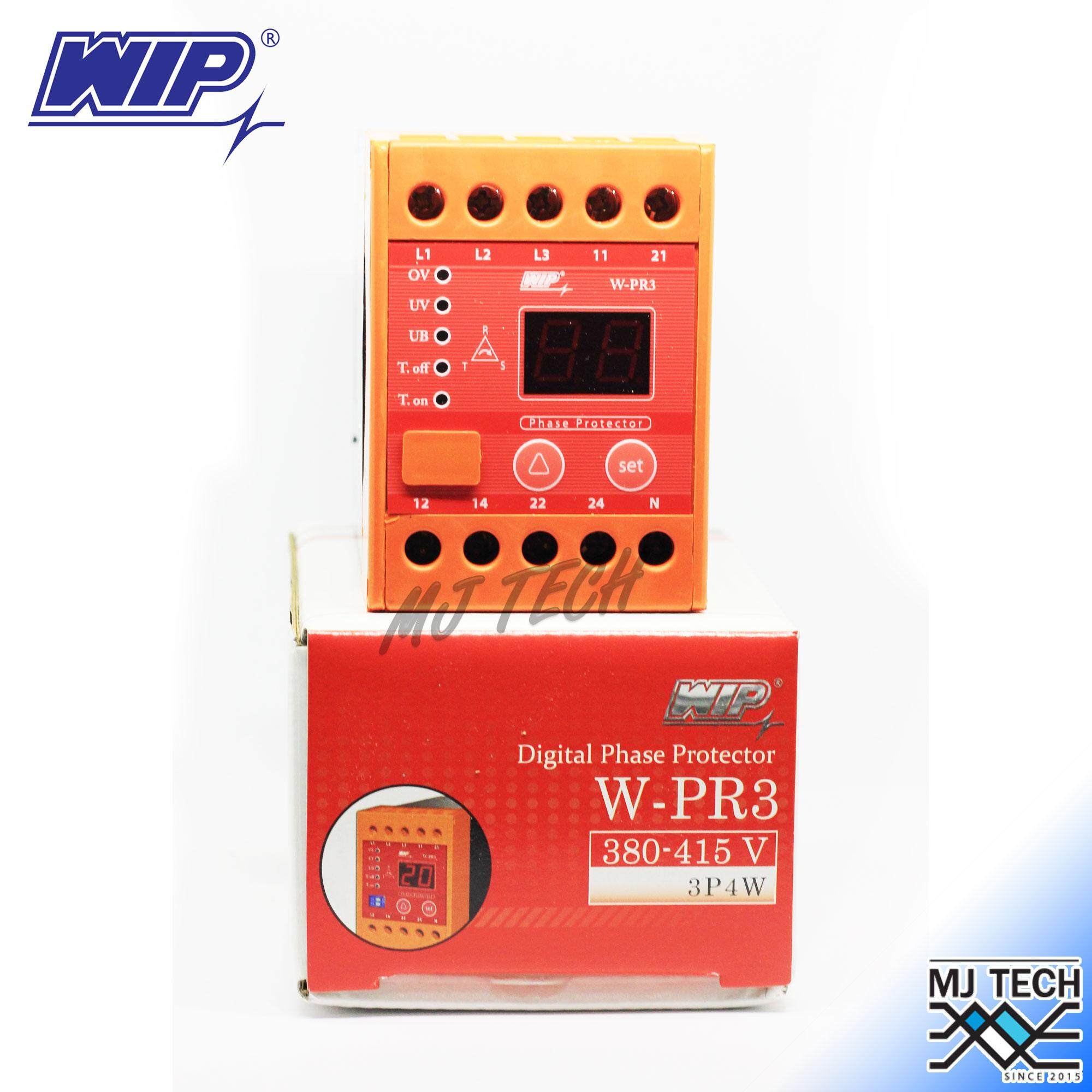

WIP อุปกรณ์ตรวจสอบกระแสไฟ Phase Protector 380V แบบ Digital 380-415 V รุ่น W-PR3

W-PR3เป็นอุปกรณ์สำหรับการตรวจสอบ และ ป้องกันแรงดันกระแสสลับในระบบ3เฟส4สาย ที่มีประสิทธิภาพ และมีความแม่นยำสูงในการทำงาน โดยมีคุณสมบัติการตรวจสอบ การสลับเฟส ไฟตก ไฟเกิน แรงดันไฟฟ้าไม่สมดุล ไฟขาดเฟส

W-PR3 ถูกออกแบบให้ตรวจสอบการเรียงลำดับเฟสให้ถูกต้อง (Phase sequence) ในระบบ 3 เฟส เมื่อมีการเรียงเฟสถูกต้อง (L1,L2,L3) รีเลย์จะต่อวงจรการทำงาน Energize (N/O) โดยอัตโนมัติ เมื่อมีการเรียงลำดับผิดรีเลย์จะอยู่ในสภาวะ De-energize (N/C) หน้าปัดโชว์ Pr

- การทำงานด้านไฟเกิน (Over voltage) เมื่อระดับแรงดันเพิ่มเกินกว่าเปอร์เซ็นต์ที่ตั้งไว้ วงจรหน่วงเวลาเริ่มนับเวลาหน่วงตัด (Delay off) เมื่อครบตามที่ตั้งไว้ รีเลย์จะตัดวงจรอยู่ในสภาวะ De-energize (N/C) และรีเลย์จะต่อวงจรการทำงาน Energize (n/O) โดยอัตโนมัติเมื่อแรงดันไฟฟ้าลดลงผ่านเปอร์เซ็นต์ที่ตั้งไว้ลบด้วยค่า Differential (Hysteresis)

- การทำงานด้านไฟตก (Under voltage)เมื่อระดับแรงดันลดลงต่ำกว่าเปอร์เซ็นต์ที่ตั้งไว้วงจรหน่วงเวลาเริ่มนับเวลาหน่วงตัด (Delay off) เมื่อครบตามที่ตั้งไว้ รีเลย์จะตัดวงจรอยู่ในสภาวะ De-energize (N/C) และรีเลย์จะต่อวงจรการทำงาน Energize (n/O) โดยอัตโนมัติเมื่อแรงดันไฟฟ้าเพิ่มสูงขึ้นผ่านเปอร์เซ็นต์ที่ตั้งไว้บวกด้วยค่า Differential (Hysteresis)

- การทำงานด้านแรงดันไม่สมดุล (Unbalance voltage) เมื่อระดับแรงดันในแต่ละเฟสลดลงหรือเพิ่มขึ้น มีค่าความต่างศักย์มากกว่าเปอร์เซ็นต์ที่ตั้งไว้วงจรหน่วงเวลาเริ่มนับเวลาหน่วงตัด (Delay off) เมื่อครบตามที่ตั้งไว้ รีเลย์จะตัดวงจรอยู่ในสภาวะ De-energize (N/C) และรีเลย์จะต่อวงจรการทำงาน Energize (n/O) โดยอัตโนมัติเมื่อแรงดันไฟฟ้ากลับเข้าสู่สภาวะปกติผ่านเปอร์เซ็นต์ที่ตั้งไว้บวกด้วยค่าDifferential (Hysteresis)

- เช็คความผิดปกติของแรงดันที่เกิดขึ้น (Last faulted) โดยการกดปุ่ม“ขึ้น” LED จะแสดงสภาวะความผิดปกติของแรงดันครั้งสุดท้าย

- สามารถเลือกแรงดันอินพุทได้ โดยการปรับ DIP switch ด้านหน้าตามที่ต้องการ 380, 400 หรือ 415 VAC

W-PR3 จะตัดวงจรโดยอัตโนมัติ รีเลย์อยู่ในสภาวะ DE-energize (N/C) เมื่อเกิดความผิดปกติของแรงดันเพื่อป้องกันมอเตอร์เสียหาย LED จะโชว์สภาวะความผิกปกติของแรงดัน

W-PR3 สามารถติดตั้งกับรางมาตรฐาน 35 มม. (DIN Rail 35mm)

Approved standard : CE Mark

Specification

Power consumption: 0.9 VA/Phase

Input voltage: 380, 400, 415 VAC

System frequency: 50/60 Hz.

Accuracy: +/- 0.5% of normal voltage

Display: 7-segment Red LED letter 0.39" (9.90 mm)

Phase sequence: R S T

Adjustable Range: Over voltage : 10 to 20%

Under voltage : 2 to 20%

Unbalance voltage : 2 to 20%

Differential (Hysteresis) : 1%

Time delay (Off): Under voltageand Unbalance voltage: 0 to 5 seconds

Over voltage: 2 seconds

Time delay (On): Adjustable from 0-15 min.

Output type: 2-pole change over DPDT

Contact rating: 5A at 250 VAC

Operations Mechanical: 2x107 times

Electrical: 1x105 times

Relay reset: Automatic

Operating temperature: -10 to 55 C

Ambient humidity: Max. 85%RH

Mounting: DIN Rail 35 mm

Housing: ABS UL 94 V-0

Wire: Fixing Screw terminal block (3.5 mm2 self lifting)

Indicator: LED 3 mm

Protection class: IP20
