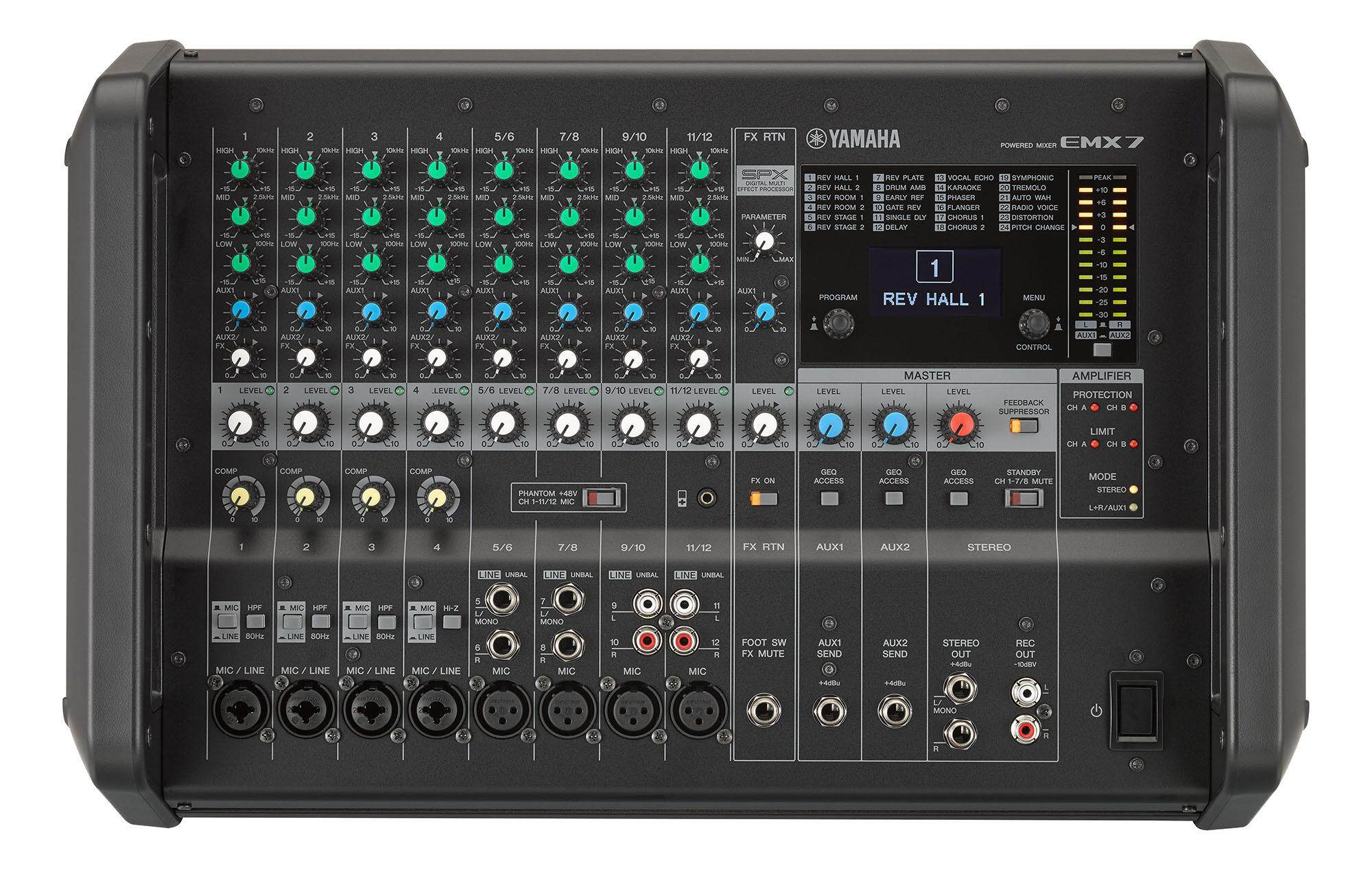

YAMAHA EMX 7





EMX7

EMX5



EMX7

EMX5

เอาต์ไลน์

I/O

Inputs

TOTAL 12 channels : 8 Mono (MIC/LINE), 4 Stereo (LINE)

TOTAL 12 channels : 8 Mono (MIC/LINE), 4 Stereo (LINE)

แฟนทอม เพาเวอร์

+48 V

+48 V

Outputs

SPEAKERS [A, B], AUX1 SEND, AUX2 SEND, STEREO OUT [L, R], REC OUT [L, R]

SPEAKERS [A, B], AUX1 SEND, AUX2 SEND, STEREO OUT [L, R], REC OUT [L, R]

คอนโทรลและอื่นๆ

FOOT SWITCH : Effect Mute on/off

FOOT SWITCH : Effect Mute on/off

Bus

Stereo: 1, AUX: 2 (Including FX)

Stereo: 1, AUX: 2 (Including FX)

Input Channel Function

PAD

30 dB (CH1-4)

30 dB (CH1-4)

HPF

80 Hz, -12 dB/oct. (CH1–3)

80 Hz, -12 dB/oct. (CH1–3)

COMP

1-knob COMP (CH1–4)

1-knob COMP (CH1–4)

EQ HIGH

10 kHz +15 dB / -15 dB (Shelving)

10 kHz +15 dB / -15 dB (Shelving)

EQ MID

2.5 kHz +15 dB / -15 dB (Peaking)

2.5 kHz +15 dB / -15 dB (Peaking)

EQ LOW

100 Hz +15 dB / -15 dB (Shelving)

100 Hz +15 dB / -15 dB (Shelving)

ออนบอร์ โพรเซสเซอร์

DSP

SPX Algorithm 24 programs, Feedback suppressor, Graphic equalizer, Speaker processor

SPX Algorithm 24 programs, Feedback suppressor, Master EQ, Monitor EQ

ออนบอร์ด แอมพลิฟายเออร์

Maximum output power @4ohms

1kHz THD+N less than 10% (CEA2006) : 710 W + 710 W, 1kHz THD+N less than 1% (CEA2006) : 600 W + 600 W

1kHz THD+N less than 10% (CEA2006) : 630 W + 630 W, 1kHz THD+N less than 1% (CEA2006) : 500 W + 500 W

Maximum output power @8ohms

1kHz THD+N less than 10% (CEA2006) : 500 W + 500 W, 1kHz THD+N less than 1% (CEA2006) : 400 W + 400 W

1kHz THD+N less than 10% (CEA2006) : 460 W + 460 W, 1kHz THD+N less than 1% (CEA2006) : 370 W + 370 W

Level Meter

2 × 12 points LED meter (-30, -25, -20, -15, -10, -6, -3, 0, +3, +6, +10, PEAK)

2 × 7 points LED meter (-20, -10, -6, 0, +6, +10, PEAK)

Outline

Input Channel Function

Hi-Z

Supported (CH4)

Supported (CH4)

ข้อมูลจำเพาะทั่วไป

ความถี่ในการตอบสนอง

Input to SPEAKERS : +1 dB/-3 dB (40 Hz to 20 kHz), Input to STEREO OUT, AUX1 SEND, AUX2 SEND : +0.5 dB/-1 dB (20 Hz to 20 kHz) , refer to the nominal output level @ 1 kHz

Input to SPEAKERS : +1 dB/-3 dB (40 Hz to 20 kHz), Input to STEREO OUT, AUX1 SEND, AUX2 SEND : +0.5 dB/-1 dB (20 Hz to 20 kHz) , refer to the nominal output level @ 1 kHz

ค่ารวมความเพี้ยนของเสียง

Input to SPEAKERS: MIC/LINE =LINE (CH1–4): 0.1% @ 10 W (40 Hz to 20 kHz), 0.04% @ 65 W (1 kHz) ; Input to STEREO OUT, AUX1 SEND, AUX2 SEND: MIC/LINE =LINE (CH1–4): 0.02% @ +14 dBu (20 Hz to 20 kHz), 0.007% @ +20 dBu (1 kHz), (THD+N, measured with 22 kHz LPF)

Input to SPEAKERS: 0.1% @ 10 W (40 Hz to 20 kHz), 0.05% @ 50 W (1 kHz) ; Input to STEREO OUT, AUX1 SEND, AUX2 SEND: 0.03% @ +14 dBu (20 Hz to 20 kHz), 0.007% @ +20 dBu (1 kHz), (THD+N, measured with 22 kHz LPF)

ฮัม & วอยซ์เลเวล

การใส่เสียงเทียบเท่า

-117 dBu (Noise is measured with A-weighting filter)

-117 dBu (Noise is measured with A-weighting filter)

การส่งออกเสียงที่เหลือ

Input to SPEAKERS : -70 dBu(40Hz to 20kHz, STEREO MASTER LEVEL: min); Input to STEREO OUT, AUX1 SEND, AUX2 SEND : -82dBu(20Hz to 20kHz, STEREO MASTER LEVEL: min) (Noise is measured with A-weighting filter)

Input to SPEAKERS : -70 dBu(40Hz to 20kHz, STEREO MASTER LEVEL: min); Input to STEREO OUT, AUX1 SEND, AUX2 SEND : -82dBu(20Hz to 20kHz, STEREO MASTER LEVEL: min) (Noise is measured with A-weighting filter)

Crosstalk

-85 dB (1 kHz, Measured with 1 kHz band pass filter)

-85 dB (1 kHz, Measured with 1 kHz band pass filter)

วงจรป้องกัน

โหลด โปรเท็กชัน

DC-fault

DC-fault

แอมพลิฟายเออร์ โปรเท็กชัน

Over heat protection, Over current protection, Integral power protection

Over heat protection, Over current protection, Integral power protection

เพาเวอร์ ซัพพลาย โปรเท็กชัน

Over heat protection, Over current protection

Over heat protection, Over current protection

กำลังไฟที่ต้องใช้

AC 100-240V, 50Hz/60Hz

AC 100-240V, 50Hz/60Hz

ไฟฟ้าที่ใช้

45 W (Idle) / 250 W (1/8 Power)

42 W (Idle) / 210 W (1/8 Power)

ขนาด

กว้าง

465 mm (18 5/16")

465 mm (18 5/16")

สูง

308 mm (12 1/8")

308 mm (12 1/8")

ลึก

325 mm (12 13/16")

325 mm (12 13/16")

น้ำหนักรวม

9.5 kg (20.9 lbs)

9.5 kg (20.9 lbs)

อุปกรณ์เสริม

Owner’s Manual, Technical Specifications, AC power cord (2.5 m)

Owner’s Manual, Technical Specifications, AC power cord (2.5 m)

ตัวเลือก

Foot switch: FC5, Rack-mount brackets: RK-EMX7

Foot switch: FC5, Rack-mount brackets: RK-EMX7

อื่น ๆ

Operating Temperature : 0 to +40℃

Operating Temperature : 0 to +40℃

(0 dBu = 0.775 Vrms, Output impedance of signal generator (Rs) = 150 Ω All level controls are at their maximum position if not specified.)
